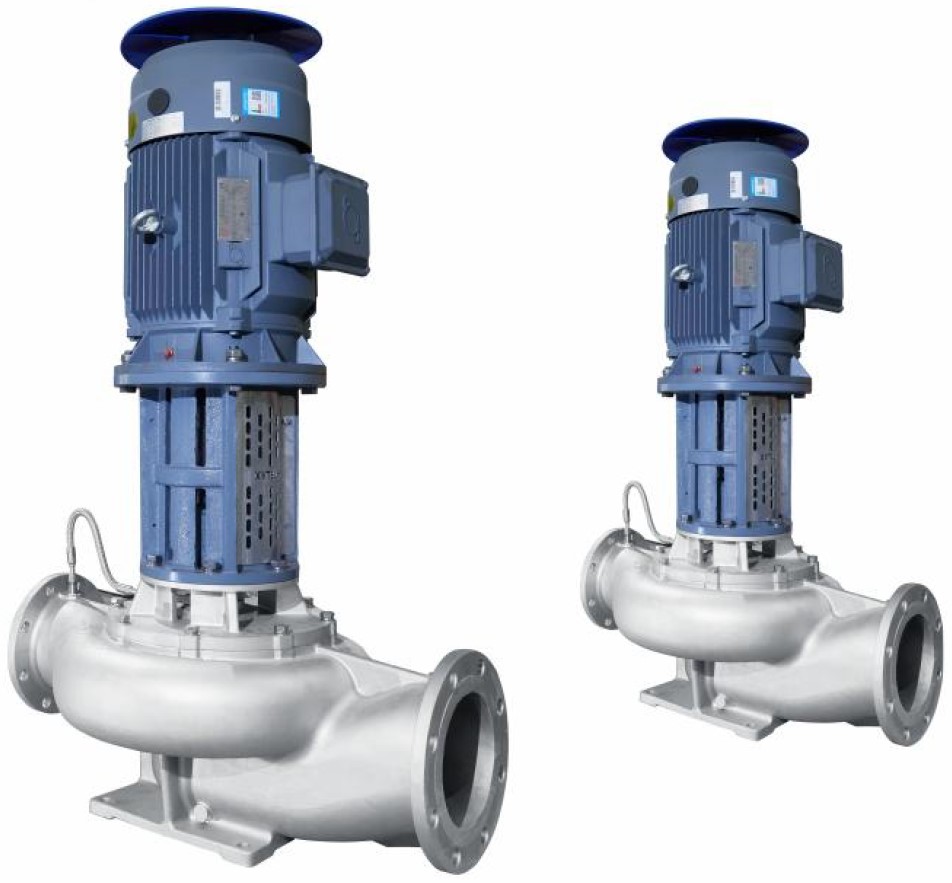

Hocheffiziente GXB-Inline-Pumpenserie (Förderhöhe: 24–26 m)

• Konstruktionsmerkmale:

1. Fortschrittliches Fluidkonzept minimiert Kanalverluste.

2. Die stabilen Pumpenleistungsparameter erweitern den Anwendungsbereich der Pumpe auf die jeweiligen Betriebsbedingungen.

3. Präzisionsbearbeitungsmaschinen gewährleisten Bearbeitungsgenauigkeit.

4. Hochwertige Gleitringdichtungen zeichnen sich durch hohe Beständigkeit, Korrosions- und Verschleißfestigkeit aus.

5. Das einzigartige Design des abgedichteten Hohlraums sowie Hochleistungslager und -fett gewährleisten die Zuverlässigkeit und den langfristigen Dauerbetrieb der Pumpe.

6. Hervorragende Pumpenleistung ermöglicht eine breite Anpassungsfähigkeit der Pumpe.

7. Hochwertiger Edelstahl weist eine hohe Korrosionsbeständigkeit auf.

• Installationsbedingungen:

1. Die Pumpe muss an einem belüfteten und frostsicheren Ort installiert werden.

2. Achten Sie bei der Installation der Pumpe darauf, dass diese während des Betriebs nicht durch Vibrationen und Spannungen der Rohrleitungen beeinträchtigt wird.

3. Bei Installation im Freien muss eine geeignete Abdeckung angebracht werden, um Wasser oder Kondensation an elektrischen Komponenten zu verhindern.

4. Um die Wartung zu erleichtern, muss ausreichend Platz um das Gerät herum vorgesehen werden.

5. Der Boden muss bei der Installation der Pumpe eben sein.

6. Bei der elektrischen Verkabelung ist darauf zu achten, dass die Pumpe keinen Phasenverlust oder Leckagen aufweist. Achten Sie auf die Einbaurichtung des Motors und darauf, dass die Drehrichtung nicht umgekehrt werden kann.

• Anwendungsbereich:

Diese Pumpenserie ist ein multifunktionales Produkt mit einem breiten Anwendungsspektrum. Sie kann verschiedene Medien in Wasser oder Industrieflüssigkeiten mit einer Temperatur von bis zu 160 °C fördern. Sie eignet sich für die Textildruck- und Färbereiindustrie, die Erdöl- und Chemieindustrie, die Wasseraufbereitung, die Stromerzeugung, die Metallurgie, die Chemiefaserindustrie und andere Industriezweige mit unterschiedlichen Temperatur-, Durchfluss- und Druckbereichen sowie für Medien mit einer gewissen Korrosivität.

• Nennleistung der Serie:

5,5kW, 7,5kW, 11kW, 15kW, 18,5kW, 22kW, 30kW, 37kW, 45kW, 55kW

Anschlussart: direkte vertikale Verbindung

• Werkstoffe der Hauptteile:

Motorkupplungswelle oder Hauptwelle: S31608

Laufrad: ASTM A351 (GB/T12230) CF8 ASTM A351 (GB/T12230) CF8M

Pumpengehäuse: ASTM A351 (GB/T12230) CF8

Hauptteile und Dichtungsmaterialien können auch nach Kundenwunsch ausgewählt werden.

Die konkrete Ausgestaltung richtet sich nach dem jeweiligen Modell.

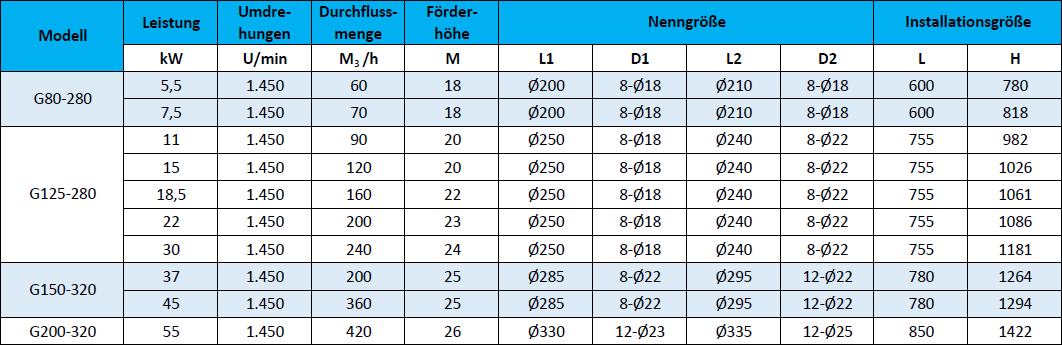

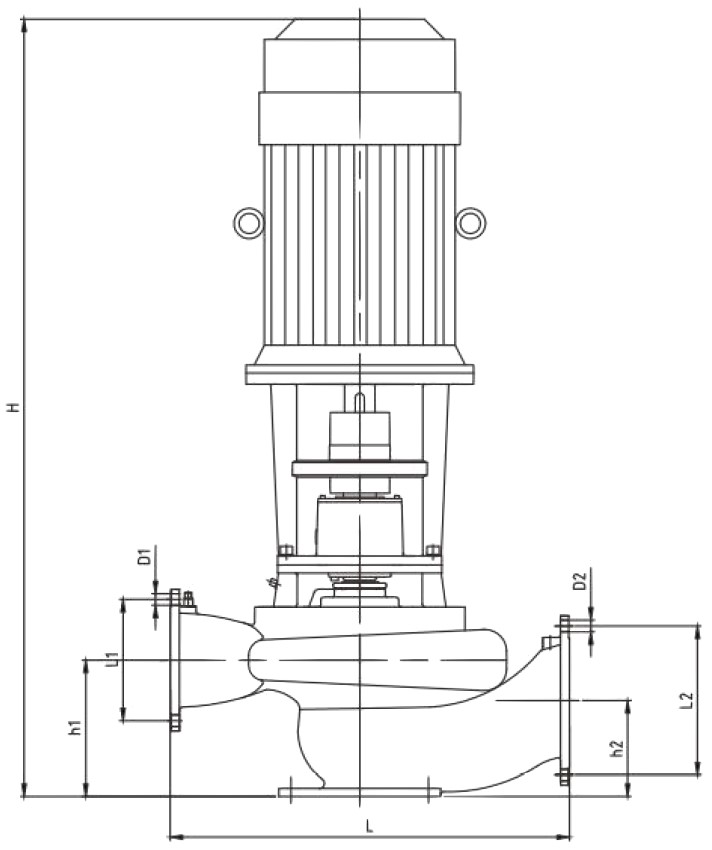

Hauptmodellspezifikationen und Größentabelle der GXB-Pumpe (Einheit: mm)
