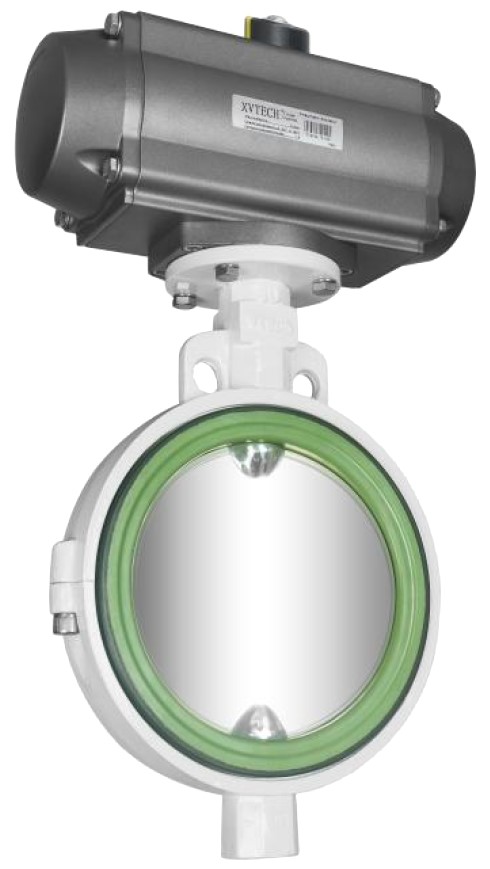

Pneumatisches, aufsteckbares, weichgedichtetes Absperrventil (Kohlenstoffstahl)
• Konstruktionsmerkmale:
1. Einzigartiges Design mit schrägem Gummisitz und gewölbter Ventilplatte, das die Dichtungsleistung und Lebensdauer effektiv verbessert.
2. Die Struktur ist einfach und kompakt, das Betriebsdrehmoment ist gering und eine 90°-Drehung ermöglicht ein schnelles Öffnen.
3. Leicht zu zerlegen und zu reparieren und kann an jeder beliebigen Stelle installiert werden.
4. Der Öffnungsvorgang ist stabil und flexibel.
5. Die Strömungseigenschaften sind geradlinig und die Verstellleistung gut.
6. Mehrere Betriebsoptionen, einschließlich manuell und pneumatisch.
7. Die Dichtung kann ausgetauscht werden. Dank zuverlässiger Leistung kann eine beidseitige Abdichtung erreicht werden.
8. Der PTFE-beschichtete EPDM-Gummisitz bietet gute Korrosionsbeständigkeit, hohe Temperaturbeständigkeit und lange Lebensdauer.
• Anwendungsbereich:
Textildruck und -färberei, Maschinenbau, Erdöl- und Chemieindustrie, Abwasseraufbereitung, Elektrizität, Metallurgie und Papierherstellung usw.
• Technische Daten:
Nennweite: DN 50–250 mm
Anschlussart: Klemmtyp
Zylinderform: doppeltwirkend, einfachwirkend (Federrückstellung)
Nenndruck: 6, 10, 16 bar
Luftdruck: 2,5–8 bar
Mediumtemperatur: -20–150 °C
Umgebungstemperatur: Standardausführung: -20–80 °C
• Werkstoffe der Hauptteile:
Gehäusewerkstoff: Kohlenstoffstahl AS216 WCB
Kunststoffsitzwerkstoff: PTFE-Gummi
Ventilplattenwerkstoff: AS351 CF8 CF8M
Dichtung: Graphit-Teflon EPDM
Pneumatische Vorrichtung: Stranggepresste Aluminiumlegierung
Hauptteile und Dichtungswerkstoffe können auch nach Kundenwunsch gefertigt werden.

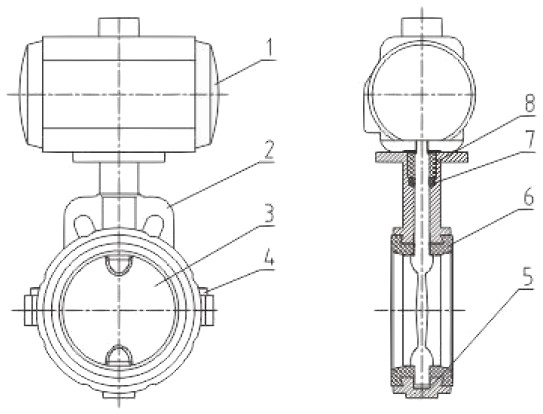

Schnittzeichnung für pneumatische, aufsteckbare, weichdichtende Absperrklappe (Kohlenstoffstahl)

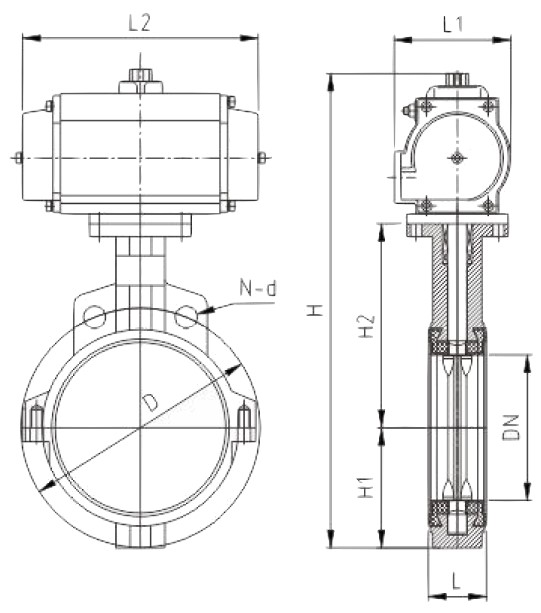

Schematische Darstellung der Hauptabmessungen des pneumatischen Klemm-Weichdichtungs-Absperrventils (Kohlenstoffstahl)

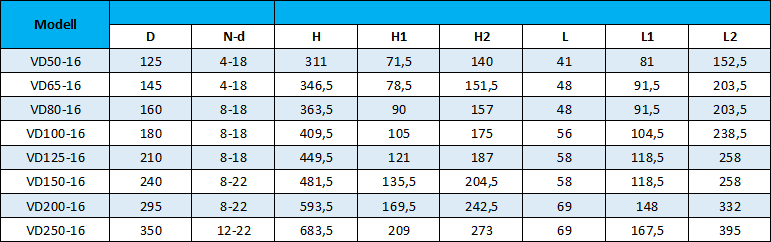

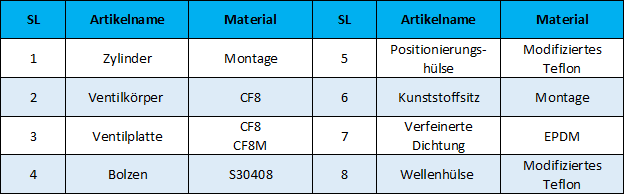

Hauptmaßtabelle und Einführung in das Teilemodell
